JFE Super Core 10JNEX900 / 10JNHF600 / 10JNRF / 15JNSF950

Super Nucleo

Super Core è prodotto con un processo innovativo completamente diverso da quello delle tradizionali lamiere in acciaio al silicio. Queste sono le lamiere di acciaio magnetiche non orientate di altissima qualità disponibili.

Le lamiere di acciaio al silicio convenzionali hanno un contenuto di Si (silicio) del 3,5% o inferiore. È noto da tempo che le caratteristiche magnetiche di una lamiera di acciaio al silicio migliorano all'aumentare del contenuto di Si, raggiungendo un picco del 6,5%.

Tuttavia, non è stato pratico produrre lamiere di acciaio sottili con un contenuto di Si superiore al 3,5% perché l'acciaio tende a indurirsi e diventare fragile. Nel 1993 JFE Steel ha risolto questo problema di produzione attraverso l'adozione di un processo chiamato processo CVD e ha introdotto con successo le prime lamiere di acciaio al 6,5% di Si (JNEX-Core) al mondo. Al fine di soddisfare le nuove esigenze, questa tecnologia ha continuato a essere sviluppata, portando alla produzione commerciale di lamiere di acciaio ad alto silicio a gradiente con caratteristiche superiori ad alta frequenza (JNHF-Core).

JNEX-Core /10JNEX900

JNEX-Core è la lamiera di acciaio magnetico non orientato di altissima qualità prodotta con un metodo di produzione (processo CVD) completamente diverso da quello delle lamiere di acciaio al silicio convenzionali, consentendo un contenuto di Si precedentemente impossibile del 6,5%.

Bassa perdita del nucleo

La perdita del nucleo nelle gamme ad alta frequenza è estremamente bassa. Ciò consente una bassa generazione di calore e una riduzione delle dimensioni per i componenti magnetici come i reattori ad alta frequenza e i trasformatori.

Bassa magnetostrizione

La magnetostrizione che provoca rumore e vibrazioni è quasi nulla. Ciò consente una significativa riduzione del rumore per i componenti magnetici come reattori e trasformatori.

Elevata permeabilità

La permeabilità è estremamente elevata in un'ampia gamma di frequenze, il che lo rende particolarmente adatto per l'uso in applicazioni di schermatura e CT.

Qualità stabile

La lavorazione ad alta temperatura garantisce stabilità termica. Poiché il deterioramento delle proprietà dovuto alla lavorazione è minimo, non sono necessarie ricotture di distensione.

Non orientato

Non c'è praticamente alcuna differenza nelle caratteristiche tra la direzione di rotolamento (direzione L) e la direzione trasversale (direzione C). Pertanto, questo può essere utilizzato in un'ampia gamma di applicazioni, dalle macchine stazionarie alle macchine di laminazione.

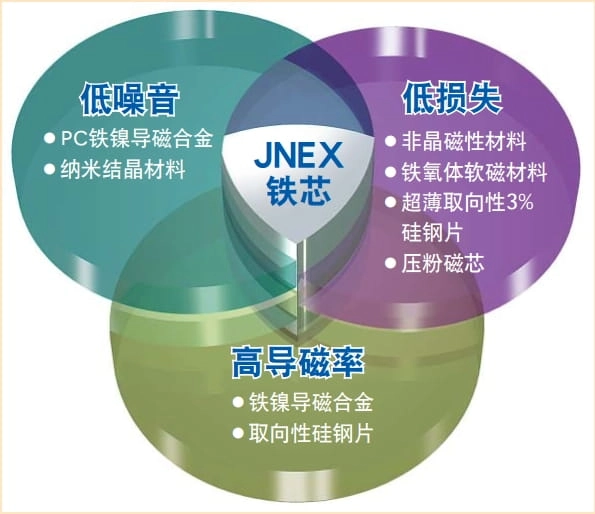

Super Core 10JNEX900 10JNHF600 Bassa perdita del nucleo Bassa magnetostrizione Alta permeabilità
Super Core 10JNEX900 10JNHF600 Nucleo di ferro

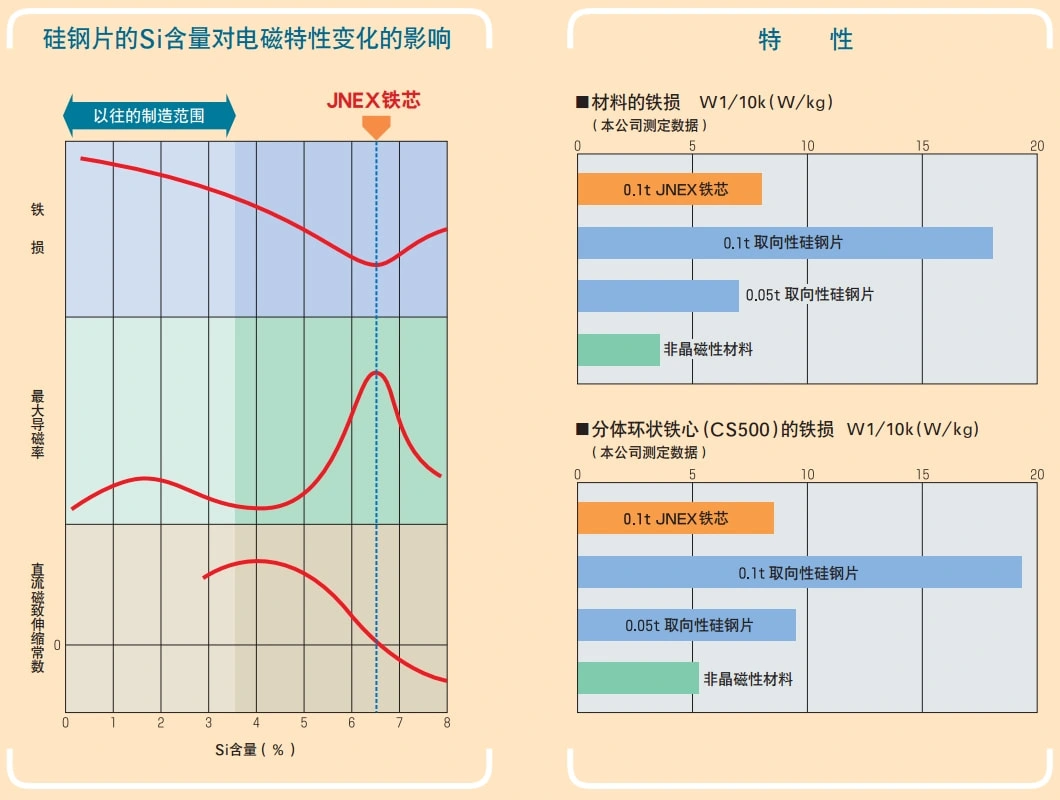

Super Core 10JNEX900 10JNHF600 Permeabilità massima

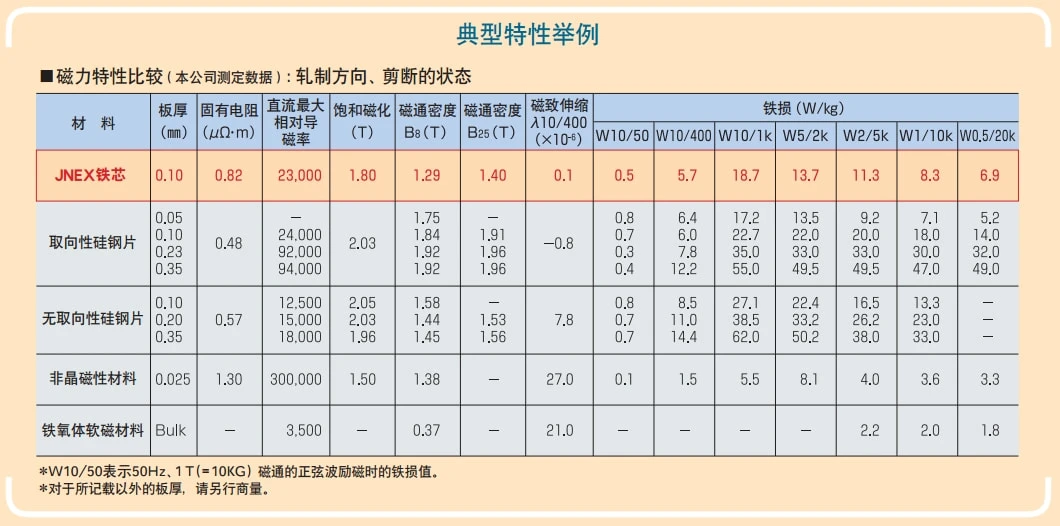

Caratteristica eccellente del parametro del nucleo 10JNEX900 10JNHF600

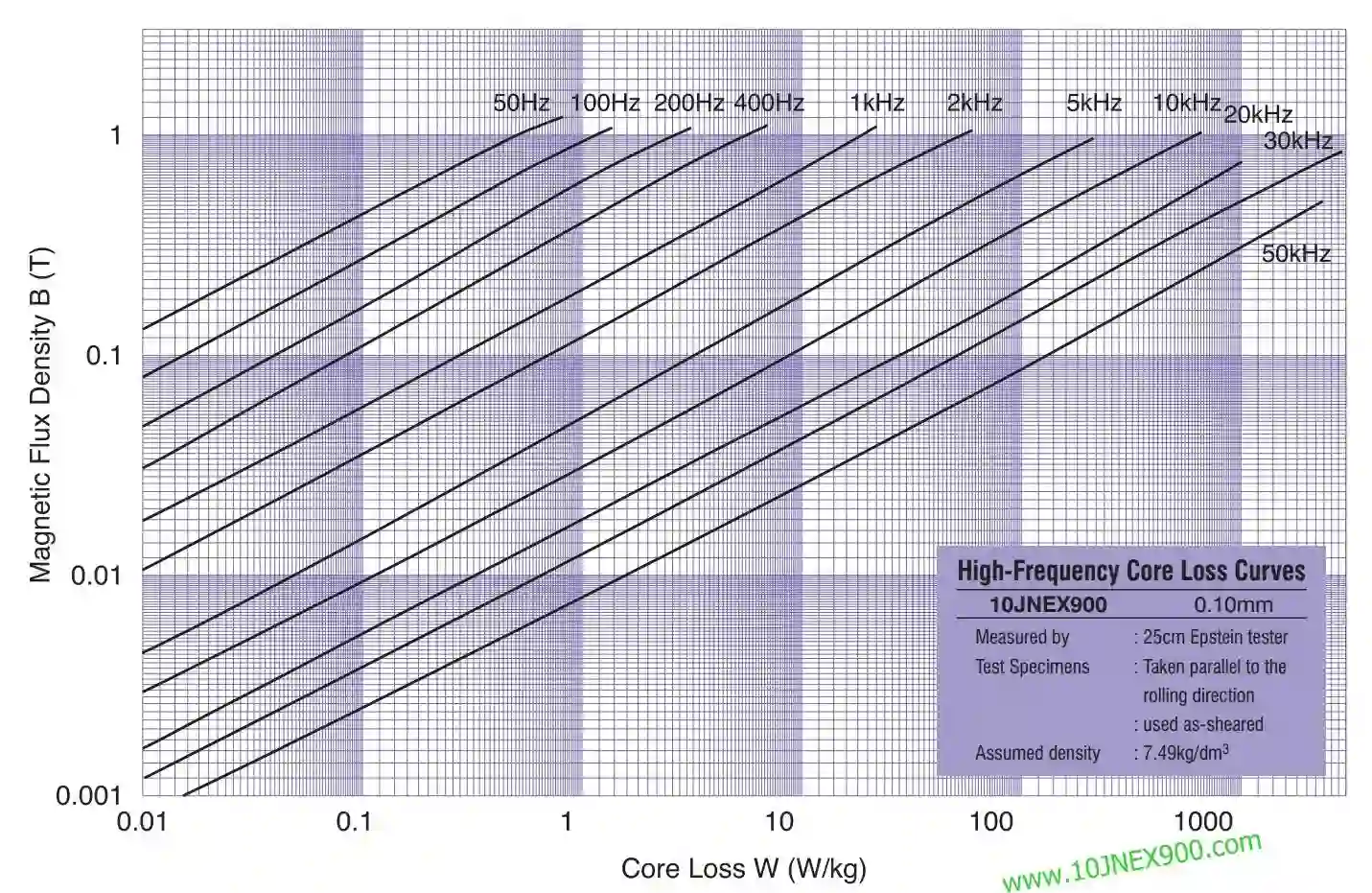

10JNEX900 Curve di perdita del nucleo ad alta frequenza

Super Core 10JNEX900 10JNHF600 Dati della curva di perdita di ferro

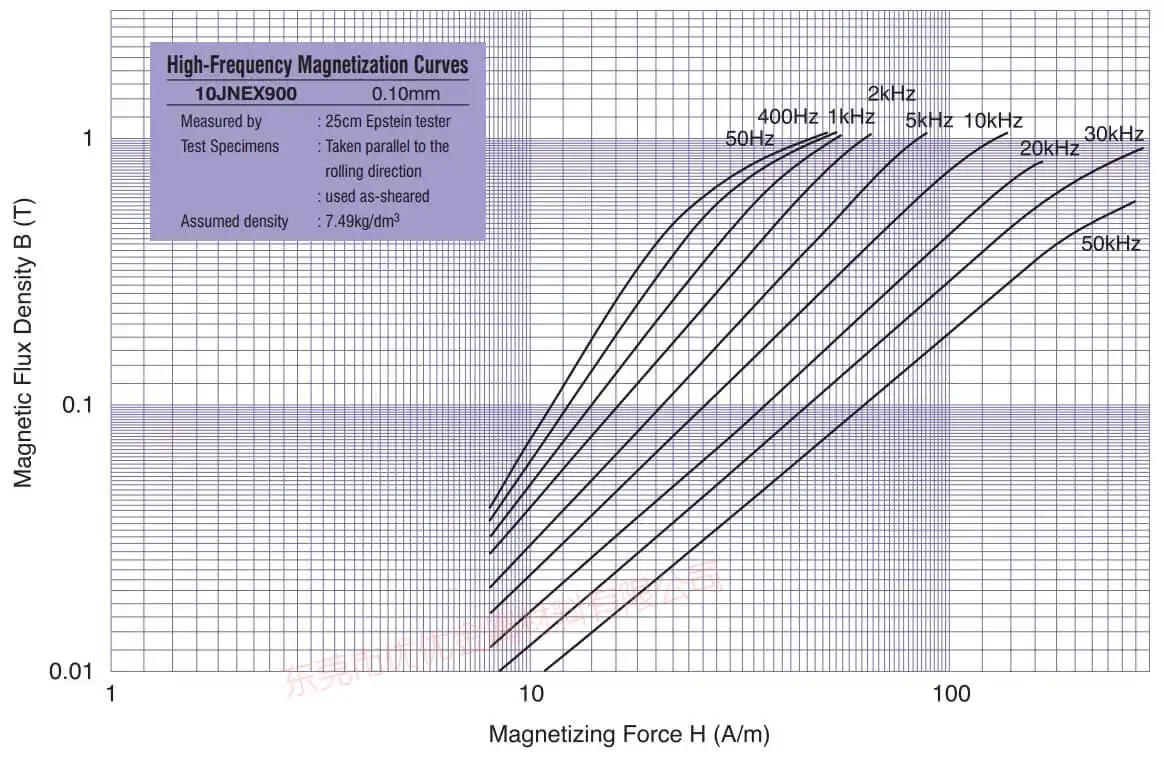

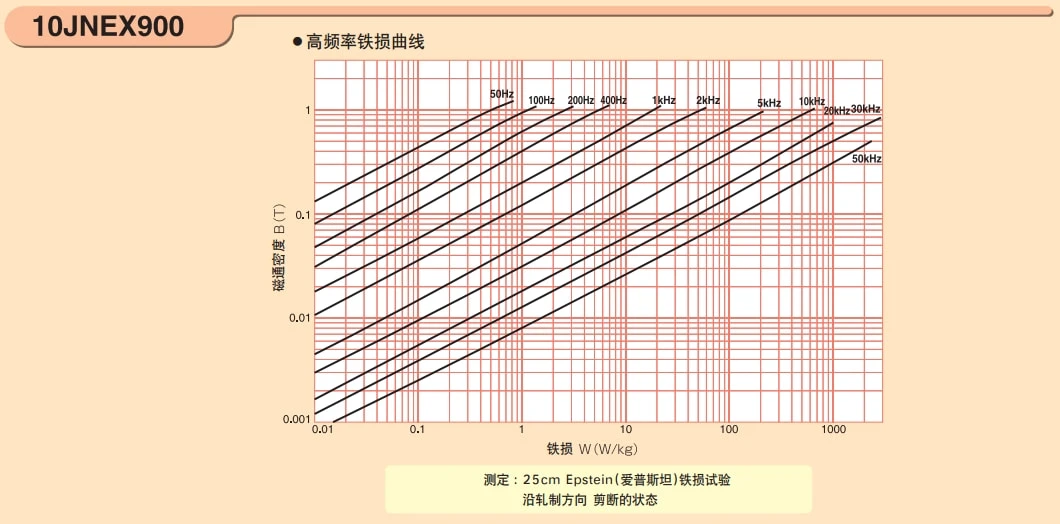

10JNEX900 Curve di magnetizzazione ad alta frequenza

Dati della curva di magnetizzazione Super Core 10JNEX900 10JNHF600

JNHF-Core /10JNHF600

Per il JNHF-Core, la tecnologia di siliconizzazione (processo CVD) utilizzata per JNEX-Core è stata ulteriormente sviluppata, portando a una perdita di nucleo ancora maggiore e inferiore nelle gamme ad alta frequenza.

Bassa perdita del nucleo

Per le alte frequenze superiori a 5 kHz, brilla anche JNEX-Core per una bassa perdita di core.

Altamente lavorabile

Ottima lavorabilità per pressatura, piegatura, stampaggio, ecc.

Non orientato

Non c'è praticamente alcuna differenza nelle caratteristiche tra la direzione di rotolamento (direzione L) e la direzione trasversale (direzione C). Pertanto, questo può essere utilizzato in un'ampia gamma di applicazioni, dalle macchine stazionarie alle macchine di laminazione.

Densità di flusso magnetico ad alta saturazione

Ha un'elevata densità di flusso magnetico di saturazione di 1,85 ~ 1,94 T L'utilizzo di questo materiale in un reattore sfrutta appieno le caratteristiche superiori di sovrapposizione CC.

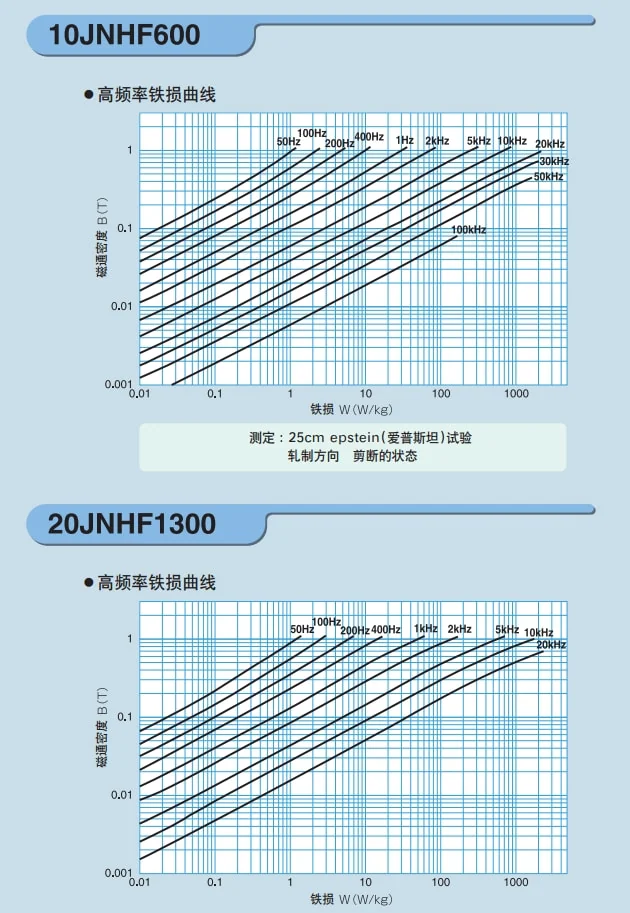

Super Core 10JNEX900 10JNHF600 Curva di perdita di ferro ad alta frequenza

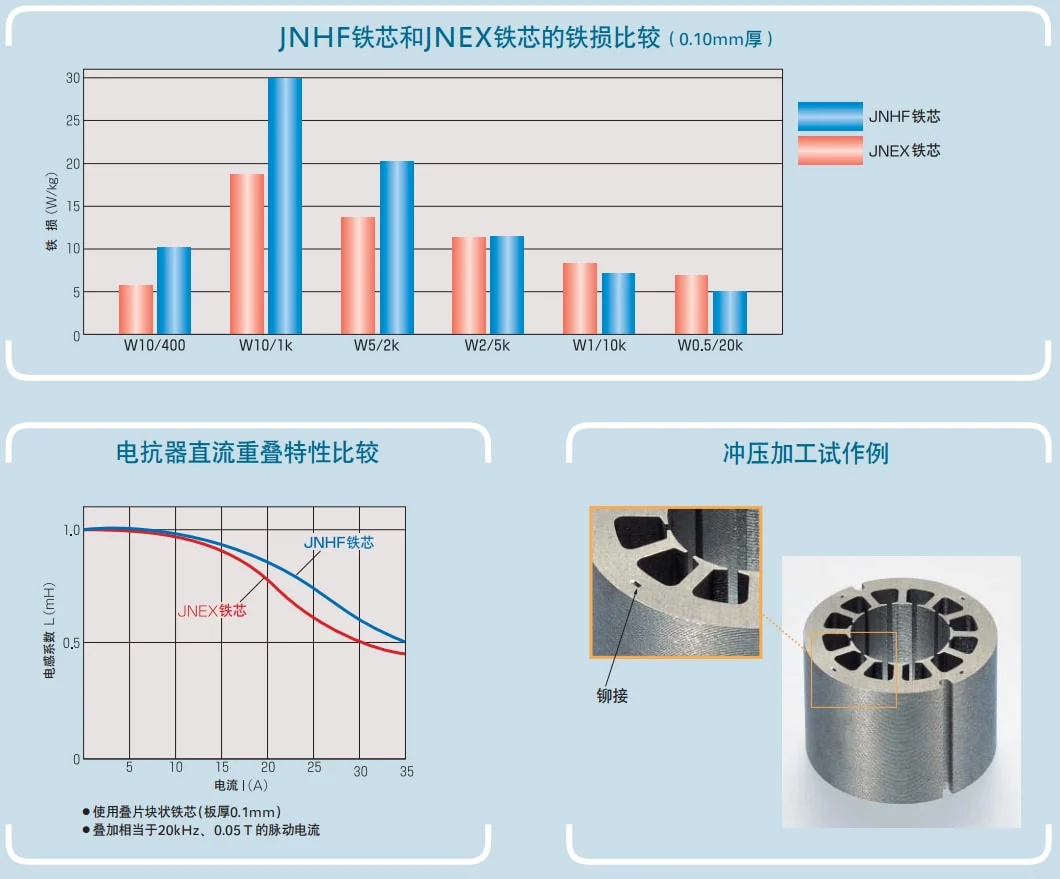

Super Core 10JNEX900 10JNHF600 Confronto con anima in ferro

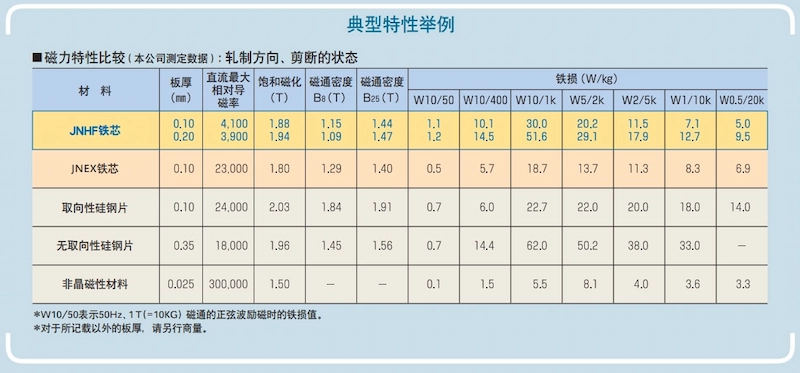

Caratteristiche tipiche di Super Core 10JNEX900 10JNHF600

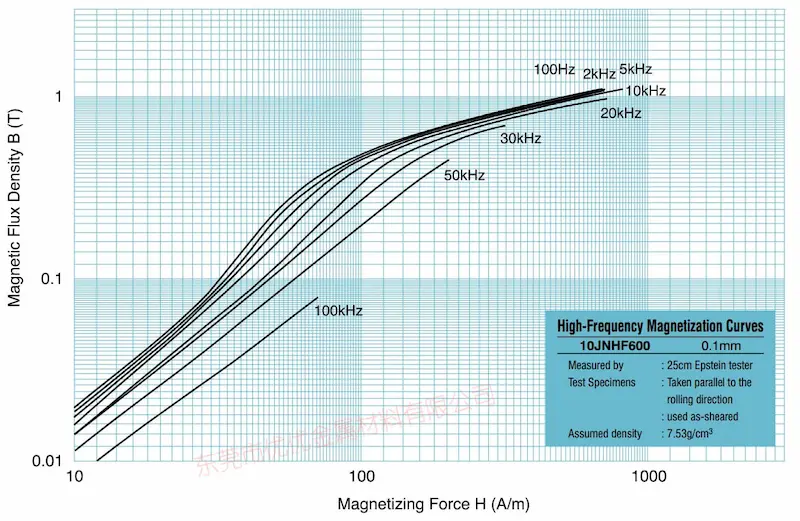

10JNHF600 Curve di magnetizzazione ad alta frequenza

Super Core 10JNEX900 10JNHF600 Core Curve Dati

Nucleo personalizzato

1

Statore e rotore

I motori ad alta velocità sono stati applicati per una varietà di applicazioni, come motori elettrici per aerei, sistemi di accumulo di energia a volano, mandrini ad alta velocità, compressori di gas, pompe turbomolecolari, soffianti d'aria, turbocompressori e microturbine, ecc.

Abbiamo una vasta gamma di specifiche in magazzino e possiamo personalizzare i nuclei del motore di diverse dimensioni in qualsiasi momento. Utilizzo del metodo di incollaggio della colla + taglio a filo. Conveniente piccola quantità di produzione di prove e stampaggio in lotti. La lavorazione è matura. Per maggiori dettagli, non esitate a contattarci.

2

Trasformatori

Con la caratteristica di bassa perdita del nucleo ad alta frequenza, Super Core può essere utilizzato per vari tipi di trasformatori in un'ampia gamma di frequenze (da x Hz a y kHz).

Super Core aiuta a ridurre la generazione di calore nei trasformatori e fornisce una maggiore intensità di induzione magnetica rispetto alle tradizionali lamiere di acciaio al silicio, che possono ridurre le dimensioni dei trasformatori. Altri componenti necessari del trasformatore, come il filo di rame, possono essere ridimensionati di conseguenza, con conseguente riduzione dei costi complessivi.

Sfruttando le caratteristiche di bassa magnetostrizione di JNEX-Core, il rumore dei trasformatori può essere ridotto drasticamente.

3

Reattori

Con le caratteristiche di alta densità di flusso magnetico di saturazione, bassa perdita di nocciolo ad alta frequenza e alta permeabilità, Super Core è ideale per l'applicazione a reattori con sovrapposizione di corrente ad alta frequenza su un'ampia gamma di frequenze.

Super Core soddisfa tutte le normative sulle onde ad alta frequenza e i miglioramenti del fattore di potenza. È in aumento la domanda per il suo utilizzo nei reattori di uscita inverter, nei filtri attivi, nei reattori dei convertitori PWM. Serve molti settori di mercato, tra cui l'elettronica di consumo, la generazione di energia rinnovabile industriale e il mercato automobilistico.

Super Core soddisfa le diverse esigenze dei clienti. Può essere formato in nuclei avvolti in varie forme, come nuclei a C e nuclei toroidali, nonché in nuclei di laminazione, nuclei di blocchi incollati mediante taglio o pressatura.

Forma del nucleo
