Como corazón de la industria moderna, las pilas de laminaciones del estator y del rotor del motor en su estructura interna son componentes clave indispensables. Aunque ambas son partes importantes del motor, existen diferencias significativas en estructura, función y proceso de producción. Este artículo profundizará en estas diferencias y explorará sus procesos de producción y aplicaciones.
Diferencias entre pilas de laminaciones de estator y rotor
1. Estructura:
|
Pila de laminación del estator |

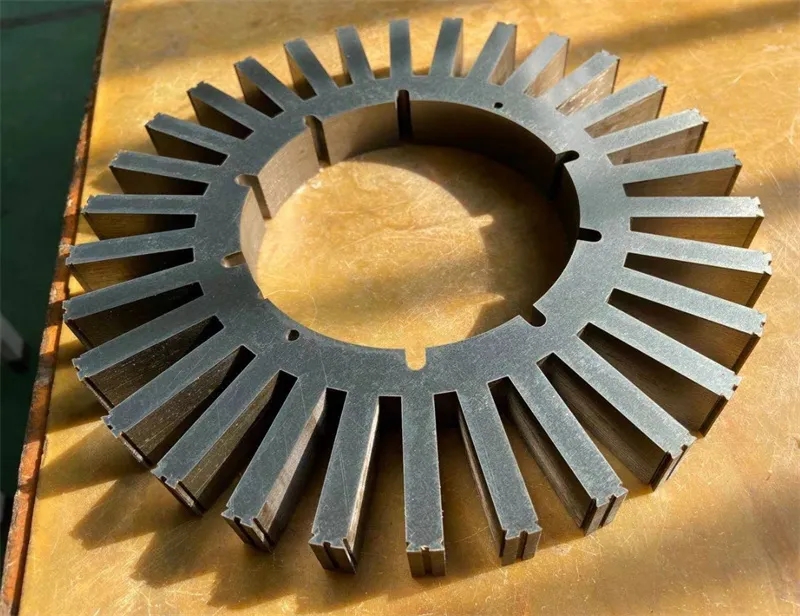

Generalmente está hecho de múltiples láminas de acero al silicio apiladas para formar un todo cilíndrico. En su interior hay ranuras para insertar bobinas de bobinado. La función principal del conjunto de laminaciones del estator es proporcionar un campo magnético estable para que el rotor pueda girar en él. |
|---|---|
|
Pila de laminación del rotor |
También está hecho de múltiples láminas de acero al silicio apiladas, pero la forma y estructura son diferentes a las del estator. La pila de laminaciones del rotor suele estar fijada al eje giratorio para formar un conjunto giratorio. En su superficie hay ranuras magnéticas de acero para colocar imanes permanentes o devanados de excitación. |
2. Función:
|
Pila de laminación del estator |
Principalmente responsable de generar un campo magnético y conectado a la fuente de alimentación a través de bobinas para convertir la energía eléctrica en energía mecánica. |
|---|---|
|
Pila de laminación del rotor |
Pila de laminación del rotor: gira en el campo magnético generado por el estator, logrando así la conversión de energía eléctrica y energía mecánica. |
Proceso de producción
1. Proceso de producción de laminación del estator:
|
|
Seleccione materiales de lámina de acero al silicio adecuados para garantizar que tengan excelentes propiedades magnéticas y conductividad magnética. |
|---|---|
|
|
Utilice tecnologías de procesamiento de precisión, como el corte por láser o el estampado, para cortar láminas de acero al silicio en una forma predeterminada. |
|
|
Aísle las láminas de acero al silicio cortadas para evitar cortocircuitos entre las bobinas. |
|
|
Apile las láminas de acero al silicio procesadas para formar un cilindro sólido. |
|
|
Ranura el núcleo del estator apilado e incrusta las bobinas en él. |
2. Proceso de producción de laminación del rotor:
|
|
Seleccione también materiales apropiados de láminas de acero al silicio. |
|---|---|
|
|
Utilice corte o estampado por láser para cortar láminas de acero al silicio en una forma que coincida con el rotor. |
|
|
Aísle las láminas de acero al silicio para mejorar el rendimiento general del rotor. |
|
|
Apile y fije las láminas de acero al silicio procesadas en el eje. |
|
|
Abra las ranuras de acero magnético en la superficie del núcleo del rotor y coloque imanes permanentes o devanados de excitación en ellas. |
El papel del estator y el rotor en el motor.
El papel del estator y el rotor en el motor es crucial para el funcionamiento general del motor. La función principal del estator es generar un campo magnético. Debido a su diseño laminado, el estator minimiza las pérdidas de energía y reduce la vibración y el ruido, lo que ayuda a mejorar la eficiencia y el funcionamiento del motor.
La pila de rotores, por otro lado, responde al campo magnético generado por el estator para producir la rotación mecánica necesaria para generar electricidad. Sin un rotor que funcione correctamente, el motor no generará electricidad y, por tanto, quedará inútil.
El principio de funcionamiento más básico de la pila de estator y rotor es generar movimiento de rotación. Cuando se aplica energía eléctrica al motor, se crea un campo magnético en el estator, que luego hace que el rotor gire. Esta acción genera una fuerza mecánica, que produce energía en forma de movimiento o rotación.
Aplicaciones comunes para pilas de laminación de estator y rotor
Los motores eléctricos se utilizan en una variedad de aplicaciones y los núcleos laminados son esenciales. Algunas aplicaciones comunes incluyen:
Equipos y maquinaria industriales.
sistemas de climatización
Vehículos eléctricos
Herramientas eléctricas
Electrodomésticos de cocina
Los motores eléctricos también desempeñan un papel clave en los sistemas de energía renovable, como las turbinas eólicas, donde los laminados del rotor son esenciales para convertir la energía eólica en electricidad.
Nuestra capacidad para pilas de laminación de estator y rotor
Podemos diseñar y fabricar una gama de pilas de laminación de estator y rotor de alta calidad para motores eléctricos, incluido el estampado, el diseño y la fabricación de matrices y el apilado. Nos aseguramos de que cada componente que producimos se fabrique con los más altos estándares, cumpliendo con los requisitos precisos de nuestros clientes.
Con nuestra experiencia en componentes de motores, podemos brindar soluciones personalizadas que satisfagan las necesidades únicas de nuestros clientes, garantizando que sus motores funcionen de manera eficiente. Ya sea que necesite producción en gran volumen o componentes personalizados, tenemos la experiencia y las capacidades para satisfacer todas sus necesidades.
Desde el estampado hasta el aislamiento, la unión, el ensamblaje y las pruebas de calidad, ofrecemos una cadena de suministro optimizada y plazos de entrega cortos para prototipos de laminación de motores y producción en masa.
Conclusión
En resumen, las pilas de laminaciones del estator y del rotor del motor son dos componentes críticos para el funcionamiento de los motores eléctricos.
Si bien sus diseños y materiales relativos pueden diferir, su papel en la generación de campos magnéticos y fuerzas de rotación para impulsar maquinaria y equipos es vital para las operaciones industriales.
Comprender las diferencias entre los dos componentes laminados y sus funciones únicas es esencial para seleccionar y mantener adecuadamente los motores eléctricos.
Preguntas frecuentes
¿Qué son las pilas de laminación y cómo se fabrican?
Las pilas de laminación se utilizan a menudo como estatores o rotores en generadores o motores. También se pueden utilizar como núcleos laminados. Las pilas de laminación suelen estar hechas de materiales de níquel-hierro o cobalto-hierro para optimizar el costo y la resistencia al desgaste. Tanto los materiales a base de níquel como los a base de cobalto son ideales para pilas de laminación porque funcionan bien en aplicaciones críticas y de servicio pesado, como las automotrices, aeroespaciales y militares.
Una vez que se decide la aleación, las laminaciones se cortan, ranuran o perforan con láser según el volumen para garantizar la precisión. Se utiliza un dispositivo de apilado para sujetar las laminaciones, que luego se apilan a la altura correcta con una tolerancia de /- 1 capa. Los pasadores calibradores de precisión alinean cada pila con una precisión de hasta /- 0,02 mm. Una vez que las laminaciones se colocan en el dispositivo de apilamiento, se pueden soldar, remachar o unir según la aplicación.
¿Cuáles son los beneficios de utilizar una pila de laminación?
Nuestros materiales de cobalto, níquel, hierro y acero al silicio pueden tener laminaciones tan delgadas como 0,05 mm. Esta dimensión es importante porque las capas más delgadas tienen mejor resistencia a las pérdidas por corrientes parásitas. Sin la pila de laminación, las corrientes parásitas pueden generar mucho calor, lo que provoca un rendimiento deficiente y posibles fallas del motor.
Youyou Company garantiza un estricto control de calidad desde las materias primas hasta las laminaciones listas para usar. Nuestras pilas de laminación son un componente integral en generadores para el sector aeroespacial, vehículos de defensa, dispositivos médicos, sistemas de navegación y más. Le ayudamos a personalizar sus pilas de laminación según los materiales específicos o las restricciones requeridas para su aplicación. También podemos realizar prototipos para su aprobación antes de la producción en masa de su proyecto. Además, ofrecemos una variedad de opciones de procesamiento a través de nuestro departamento de molienda.
¿Cuáles son los materiales comunes que se utilizan en las pilas de laminación del núcleo del motor?
Cuando se trata de laminación del núcleo del motor, el acero eléctrico es el material más común que se utiliza. Esto se debe a que el acero eléctrico tiene muchas propiedades magnéticas que lo hacen ideal para la laminación de motores.
Estas propiedades incluyen alta permeabilidad, baja coercitividad y alta densidad de flujo de saturación.
Otros materiales que se pueden utilizar en la laminación del núcleo del motor incluyen aleaciones de níquel y aleaciones de cobalto.
