Sendo o coração da indústria moderna, as pilhas de laminação do estator e do rotor do motor em sua estrutura interna são componentes-chave indispensáveis. Embora ambas sejam partes importantes do motor, existem diferenças significativas na estrutura, função e processo de produção. Este artigo irá elaborar essas diferenças e explorar seus processos de produção e aplicações.
Diferenças entre pilhas de laminação de estator e rotor
1. Estrutura:
|

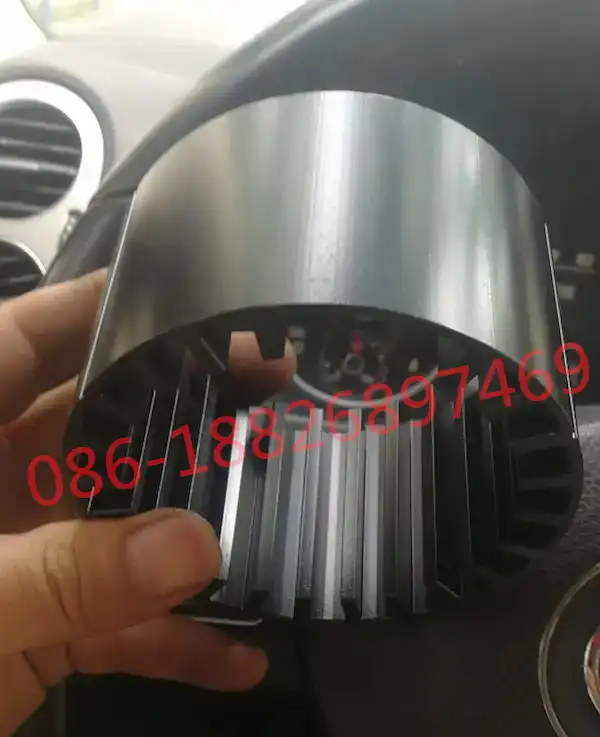

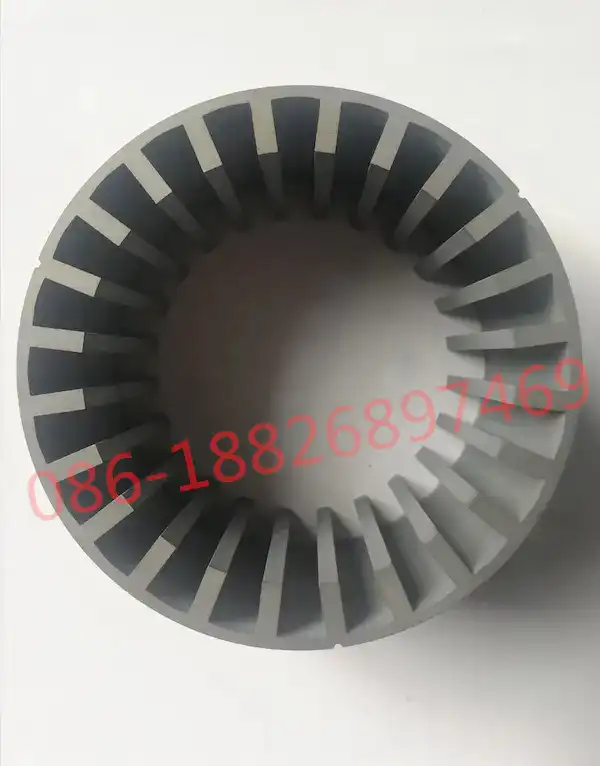

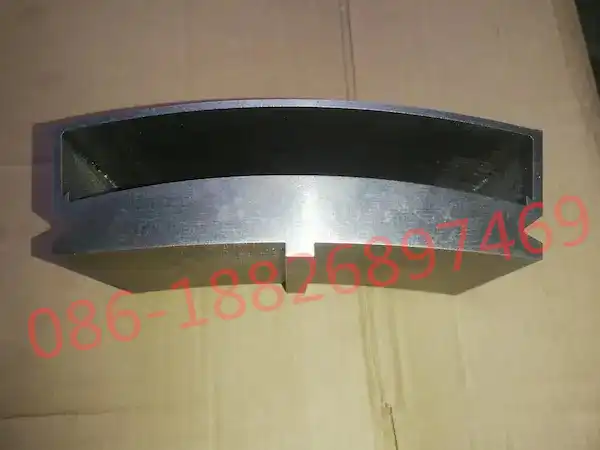

Pilha de laminação do estator |
Geralmente feito de múltiplas chapas de aço silício empilhadas juntas para formar um todo cilíndrico. Existem slots dentro dele para incorporar bobinas de enrolamento. A principal função da pilha de laminação do estator é fornecer um campo magnético estável para que o rotor possa girar nele. |
|---|---|
|

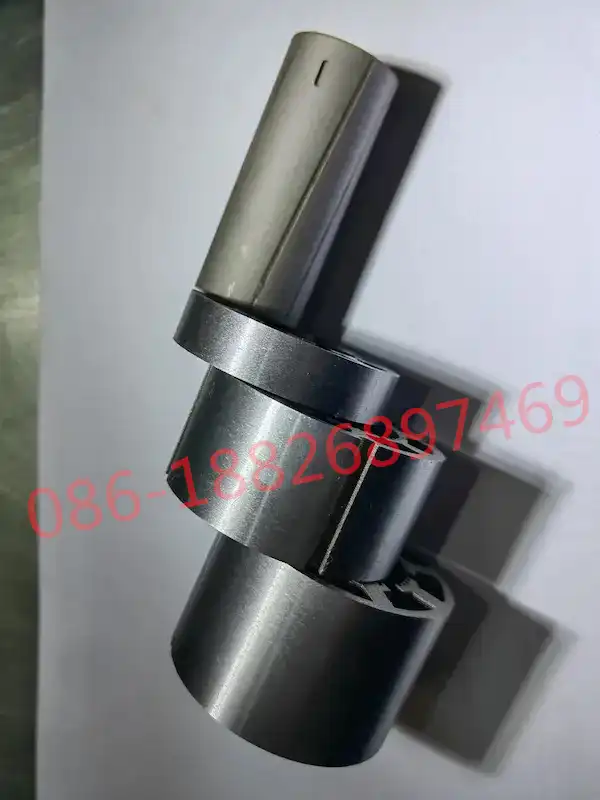

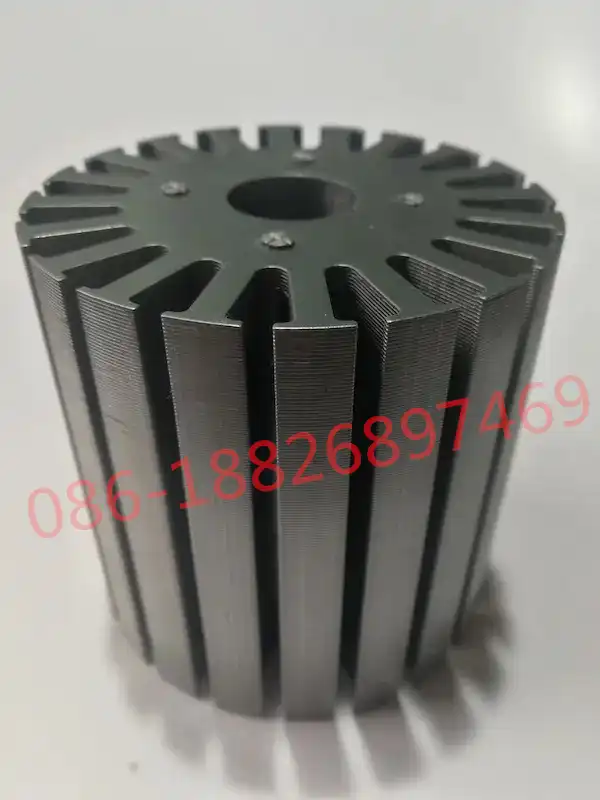

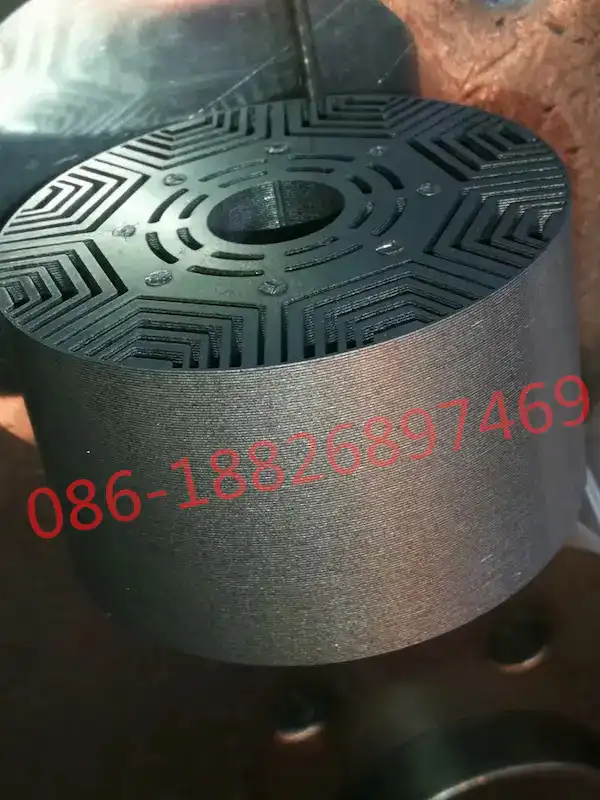

Pilha de laminação de rotor |
Também feito de múltiplas chapas de aço silício empilhadas juntas, mas a forma e a estrutura são diferentes do estator. A pilha de laminação do rotor é geralmente fixada ao eixo rotativo para formar um todo giratório. Existem ranhuras de aço magnético em sua superfície para colocação de ímãs permanentes ou enrolamentos de excitação. |
2. Função:
|
Pilha de laminação do estator |
Principalmente responsável pela geração de um campo magnético, e conectado à fonte de alimentação através de bobinas enroladas para converter energia elétrica em energia mecânica. |
|---|---|
|
Pilha de laminação de rotor |
Pilha de laminação do rotor: Gira no campo magnético gerado pelo estator, realizando assim a conversão de energia elétrica e energia mecânica. |
Processo de produção
1. Processo de produção de laminação do estator:
|
|
Selecione materiais de chapa de aço silício apropriados para garantir que tenham excelentes propriedades magnéticas e condutividade magnética. |
|---|---|
|
|
Use tecnologias de processamento de precisão, como corte a laser ou estampagem, para cortar chapas de aço silício em um formato predeterminado. |
|
|
Isole as chapas de aço silício cortadas para evitar curtos-circuitos entre as bobinas do enrolamento. |
|
|
Empilhe as chapas de aço silício processadas para formar um cilindro sólido. |
|
|
Encaixe o núcleo do estator empilhado e insira as bobinas do enrolamento nele. |
2. Processo de produção de laminação do rotor:
|
|
Selecione também materiais apropriados para chapa de aço silício. |
|---|---|
|
|
Use corte a laser ou estampagem para cortar chapas de aço silício em um formato que corresponda ao rotor. |
|
|
Isole as chapas de aço silício para melhorar o desempenho geral do rotor. |
|
|
Empilhe e fixe as chapas de aço silício processadas no eixo. |
|
|
Abra ranhuras de aço magnético na superfície do núcleo do rotor e coloque ímãs permanentes ou enrolamentos de excitação nelas. |
O papel do estator e da pilha do rotor no motor
O papel do estator e da pilha do rotor no motor é crucial para o funcionamento geral do motor. A principal função da pilha do estator é gerar um campo magnético. Devido ao seu design laminado, a pilha do estator minimiza as perdas de potência e reduz a vibração e o ruído, o que ajuda a melhorar a eficiência e o funcionamento do motor.
A pilha do rotor, por outro lado, responde ao campo magnético gerado pelo estator para produzir a rotação mecânica necessária para gerar eletricidade. Sem um rotor funcionando corretamente, o motor não gerará eletricidade e, portanto, ficará inútil.
O princípio de funcionamento mais básico da pilha do estator e do rotor é gerar movimento rotacional. Quando a energia elétrica é aplicada ao motor, ela cria um campo magnético na pilha do estator, que faz com que o rotor gire. Essa ação gera uma força mecânica, que produz energia na forma de movimento ou rotação.
Aplicações comuns para pilhas de laminação de estator e rotor
Os motores elétricos são usados em diversas aplicações e os núcleos laminados são essenciais. Algumas aplicações comuns incluem:
Equipamentos e máquinas industriais
Sistemas HVAC
Veículos elétricos
Ferramentas elétricas
Utensílios de cozinha
Os motores elétricos também desempenham um papel fundamental nos sistemas de energia renovável, como as turbinas eólicas, onde os laminados do rotor são essenciais para a conversão da energia eólica em eletricidade.
Nossa capacidade para pilhas de laminação de estator e rotor
Podemos projetar e fabricar uma variedade de pilhas de laminação de estatores e rotores de alta qualidade para motores elétricos, incluindo estampagem, projeto e fabricação de matrizes e empilhamento. Garantimos que cada componente que produzimos seja fabricado de acordo com os mais altos padrões, atendendo aos requisitos precisos de nossos clientes.
Com nossa experiência em componentes de motores, podemos fornecer soluções personalizadas que atendam às necessidades exclusivas de nossos clientes, garantindo que seus motores funcionem com eficiência. Quer você precise de produção em alto volume ou de componentes personalizados, temos a experiência e os recursos para atender a todas as suas necessidades.
Da estampagem ao isolamento, colagem, montagem e testes de qualidade, oferecemos uma cadeia de fornecimento simplificada e prazos de entrega curtos para protótipos de laminação de motores e produção em massa.
Conclusão
Em resumo, as pilhas de laminação do estator e do rotor do motor são dois componentes críticos para a operação de motores elétricos.
Embora os seus designs e materiais relativos possam ser diferentes, o seu papel na geração de campos magnéticos e forças rotacionais para acionar máquinas e equipamentos é vital para as operações industriais.
Compreender as diferenças entre os dois componentes laminados e suas funções únicas é essencial para selecionar e manter adequadamente os motores elétricos.
Perguntas frequentes
O que são pilhas de laminação e como são feitas?
As pilhas de laminação são frequentemente usadas como estatores ou rotores em geradores ou motores. Eles também podem ser usados como núcleos laminados. As pilhas de laminação geralmente são feitas de materiais de níquel-ferro ou cobalto-ferro para otimizar custo e resistência ao desgaste. Tanto os materiais à base de níquel quanto os à base de cobalto são ideais para pilhas de laminação porque apresentam bom desempenho em aplicações críticas e pesadas, como automotiva, aeroespacial e militar.
Uma vez decidida a liga, as laminações são cortadas a laser, ranhuradas ou perfuradas dependendo do volume para garantir a precisão. Um dispositivo de empilhamento é usado para segurar as laminações, que são então empilhadas na altura correta com uma tolerância de /- 1 camada. Os pinos de medição de precisão alinham cada pilha com uma precisão de até /- 0,02 MM. Uma vez colocadas as laminações no dispositivo de empilhamento, elas podem ser soldadas, rebitadas ou coladas, dependendo da aplicação.
Quais são os benefícios de usar uma pilha de laminação?
Nossos materiais de cobalto e ferro níquel e aço silício podem ter laminações tão finas quanto 0,05 mm. Esta dimensão é importante porque camadas mais finas têm melhor resistência às perdas por correntes parasitas. Sem a pilha de laminação, as correntes parasitas podem gerar muito calor, levando a um desempenho ruim e potencial falha do motor.
A Youyou Company garante rigoroso controle de qualidade desde as matérias-primas até as laminações prontas para uso. Nossas pilhas de laminação são um componente integral em geradores para o setor aeroespacial, veículos de defesa, dispositivos médicos, sistemas de navegação e muito mais. Ajudamos você a personalizar suas pilhas de laminação de acordo com os materiais ou restrições específicas exigidas para sua aplicação. Também podemos fazer protótipos para sua aprovação antes da produção em massa do seu projeto. Além disso, oferecemos uma variedade de opções de processamento através do nosso departamento de moagem.
Quais são os materiais comuns usados em pilhas de laminação de núcleo de motor?
Quando se trata de laminação do núcleo do motor, o aço elétrico é o material mais comum usado. Isso ocorre porque o aço elétrico possui muitas propriedades magnéticas que o tornam ideal para laminação de motores.
Essas propriedades incluem alta permeabilidade, baixa coercividade e alta densidade de fluxo de saturação.
Outros materiais que podem ser usados na laminação do núcleo do motor incluem liga de níquel e liga de cobalto.
