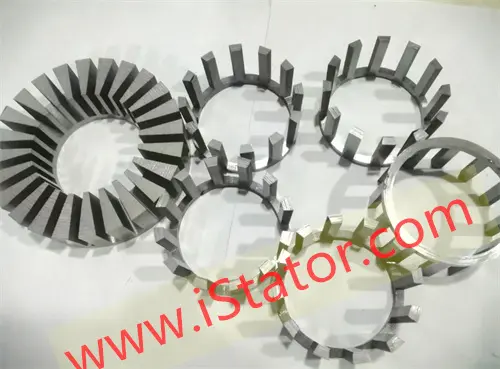

Návrh a zakázkové zpracování laminovacích svazků statoru axiálních motorů je komplexní strojírenská technologie zahrnující různé obory, jako je materiálová věda, elektromagnetické inženýrství, strojírenství a přesná výroba. Zde je přehled některých klíčových bodů procesu:
1. Fáze návrhu:
1.1 Návrh magnetického obvodu
Charakteristikou motoru s axiálním tokem je, že jeho magnetické pole je rozloženo v axiálním směru. Proto je při návrhu statorových lamel nutné přesně vypočítat délku magnetického obvodu, šířku vzduchové mezery a tvar a velikost lamel pro optimalizaci výkonu motoru. Hustota magnetického toku a ztráty reluktancí.
1.2 Geometrie laminace
Laminace jsou obvykle vyrobeny z plechů z křemíkové oceli. Jejich tvar, tloušťka a způsob laminace (jako je šikmá drážka, plochá drážka nebo struktura smíšené drážky) ovlivní výkon a účinnost motoru.
1.3 Izolační úprava
Mezi jednotlivými laminacemi je nutná izolace, aby se zabránilo zkratům. Důležitou součástí návrhu je také výběr a úprava izolačních materiálů.
2. Výběr materiálu:
2.1 Plech z křemíkové oceli
Vyberte si vysoce kvalitní plech z křemíkové oceli s vysokou magnetickou permeabilitou a nízkými ztrátovými charakteristikami, abyste snížili ztráty železa během provozu motoru.
2.2 Izolační materiál
Vyberte si izolační barvu nebo fólii, která je vhodná pro provozní teplotu, má dobré mechanické vlastnosti a elektroizolační vlastnosti.
3. Lamination processing:
3.1 Lisování
Použijte přesné formy k lisování plechů z křemíkové oceli, abyste zajistili rozměrovou přesnost laminací a konzistenci drážkové struktury.

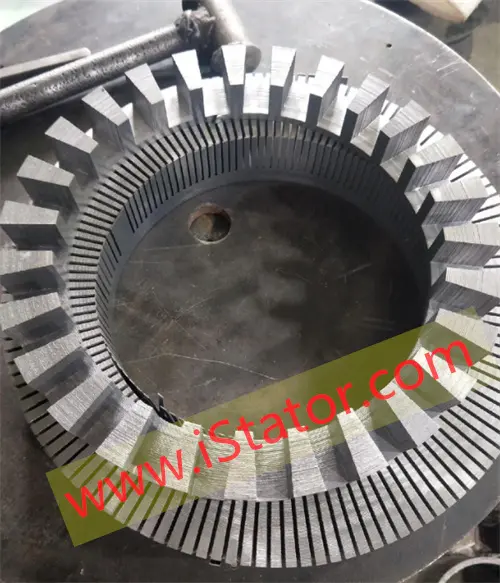

3.2 Stohování laminací
Lisované plechy z křemíkové oceli jsou stohovány uspořádaným způsobem podle konstrukčních požadavků. Mezery mezi lamelami jsou správně kontrolovány, což může zajistit nejen hladký tok magnetického toku, ale také omezit ztráty vířivými proudy.
4. Vlastní zpracování:
4.1 Proces fixace
Stoh laminátů se spojí do jednoho svařováním, lepením nebo mechanickým upevněním, aby byla zajištěna stabilita motoru při provozu.

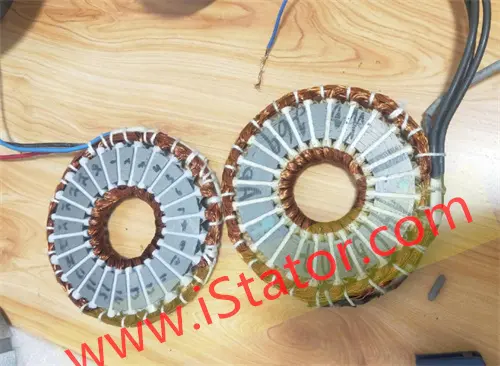

4.2 Vkládání vinutí

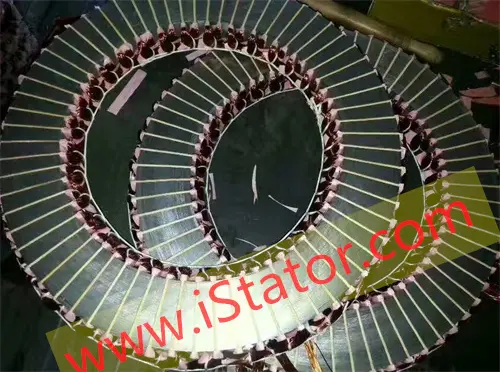

Podle konstrukce motoru jsou vinutí cívek přesně zapuštěna do laminovacích štěrbin a tvoří tak kompletní elektromagnetický obvod.
4.3 Kontrola kvality
Proveďte komplexní kontrolu kvality na zakázkově zpracované statorové laminovací sestavě, včetně, ale bez omezení na rozměrovou přesnost, kvalitu povrchu, izolační výkon a magnetický výkon.
5. Optimalizace a simulace:
Konstrukce motoru je optimalizována a simulována pomocí analýzy konečných prvků (FEA) a dalších prostředků, aby bylo zajištěno, že konečný produkt splňuje předem stanovené výkonnostní ukazatele.
Stručně řečeno, návrh a zakázkové zpracování laminovacího svazku statoru s axiálním tokem motoru je vysoce rafinovaný proces, který vyžaduje kombinaci teoretických výpočtů, experimentálního ověření a pokročilé výrobní technologie k výrobě účinných, stabilních a specifických aplikací. produkty v poptávce.
