Progettazione e produzione di pacchi lamierini statorici per motori a flusso assiale

La progettazione e l'elaborazione personalizzata dei pacchi di laminazione dello statore dei motori a flusso assiale è una tecnologia ingegneristica completa che coinvolge molteplici campi come la scienza dei materiali, l'elettromagnetismo, l'ingegneria meccanica e la produzione di precisione. Ecco una panoramica di alcuni punti chiave del processo:

1. Fase di progettazione:

1.1 Progettazione del circuito magnetico

La caratteristica di un motore a flusso assiale è che il suo campo magnetico è distribuito lungo la direzione assiale. Pertanto, quando si progettano i lamierini dello statore, è necessario calcolare con precisione la lunghezza del circuito magnetico, la larghezza del traferro, la forma e le dimensioni dei lamierini per ottimizzare le prestazioni del motore. Densità del flusso magnetico e perdite per riluttanza.

1.2 Geometria della laminazione

I lamierini sono solitamente realizzati con lamiere di acciaio al silicio. La loro forma, spessore e metodo di laminazione (come scanalatura inclinata, scanalatura piatta o struttura a scanalatura mista) influenzeranno le prestazioni e l'efficienza del motore.

1.3 Trattamento di isolamento

È necessario un trattamento isolante tra le laminazioni per evitare cortocircuiti. Anche la scelta ed il trattamento dei materiali isolanti costituiscono una parte importante della progettazione.

2. Selezione del materiale:

2.1 Lamiera di acciaio al silicio

Scegli una lamiera di acciaio al silicio di alta qualità con elevata permeabilità magnetica e caratteristiche di bassa perdita per ridurre la perdita di ferro durante il funzionamento del motore.

2.2 Materiale isolante

Scegliere vernice o pellicola isolante adatta alla temperatura di esercizio, dotata di buone proprietà meccaniche e di isolamento elettrico.

3. Lamination processing:

3.1 Timbratura

Utilizzare stampi di precisione per stampare lamiere di acciaio al silicio per garantire l'accuratezza dimensionale delle laminazioni e la consistenza della struttura della scanalatura.

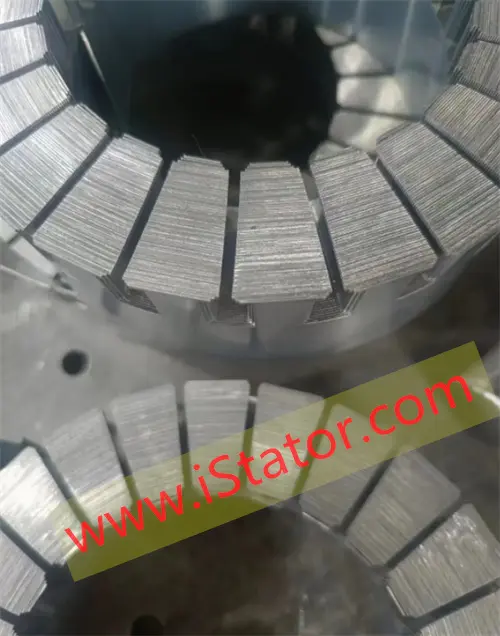

3.2 Impilamento della laminazione

Le lamiere stampate in acciaio al silicio vengono impilate in modo ordinato secondo le esigenze progettuali. Gli spazi tra le laminazioni sono adeguatamente controllati, il che può non solo garantire il flusso regolare del flusso magnetico ma anche limitare la perdita di correnti parassite.

4. Elaborazione personalizzata:

4.1 Processo di riparazione

La pila di laminati è fissata in uno tramite saldatura, incollaggio o fissaggio meccanico per garantire la stabilità del motore durante il funzionamento.

4.2 Incorporamento degli avvolgimenti

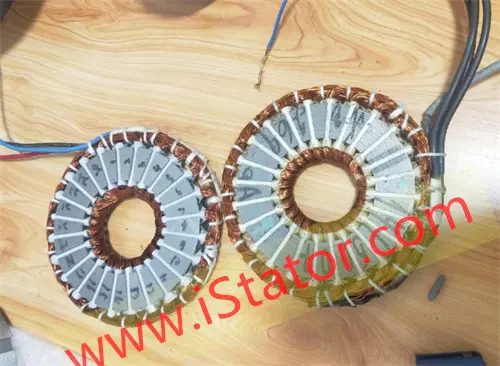

Secondo il design del motore, gli avvolgimenti della bobina sono accuratamente inseriti nelle fessure di laminazione per formare un circuito elettromagnetico completo.

4.3 Controllo qualità

Condurre un'ispezione di qualità completa sul pacco di laminazione dello statore personalizzato, includendo ma non limitandosi a precisione dimensionale, qualità della superficie, prestazioni di isolamento e prestazioni magnetiche.

5. Ottimizzazione e simulazione:

La progettazione del motore è ottimizzata e simulata attraverso l'analisi degli elementi finiti (FEA) e altri mezzi per garantire che il prodotto finale soddisfi gli indicatori di prestazione predeterminati.

In breve, la progettazione e l'elaborazione personalizzata del pacco di laminazione dello statore del motore a flusso assiale è un processo altamente raffinato che richiede una combinazione di calcoli teorici, verifica sperimentale e tecnologia di produzione avanzata per produrre applicazioni efficienti, stabili e specifiche. prodotti richiesti.

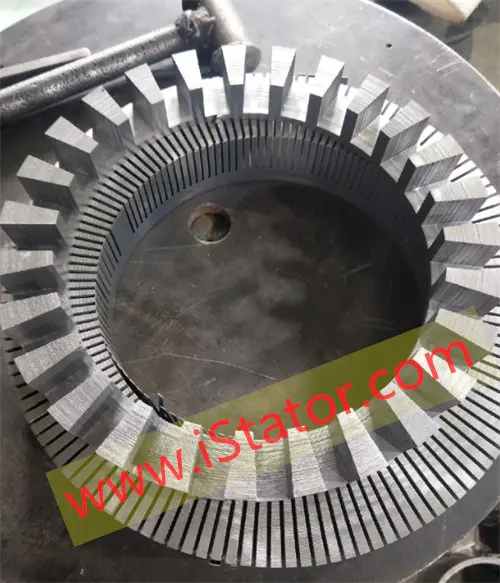

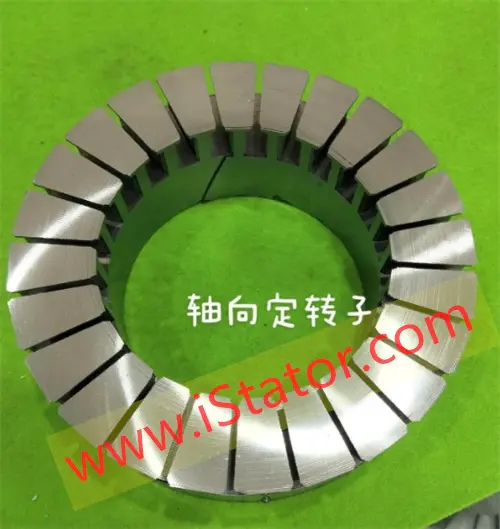

Dongguan Youyou Technology Co., Ltd. ha molti anni di capacità produttiva e produce statori assiali utilizzando lo stampaggio progressivo. Benvenuti a contattare la nostra tecnologia.
