Dizajn a zákazkové spracovanie laminovacích stohov statorových motorov s axiálnym tokom je komplexná inžinierska technológia zahŕňajúca viaceré oblasti, ako je materiálová veda, elektromagnetické inžinierstvo, strojárstvo a presná výroba. Tu je prehľad niektorých kľúčových bodov procesu:
1. Fáza návrhu:
1.1 Návrh magnetického obvodu
Charakteristickým znakom motora s axiálnym tokom je, že jeho magnetické pole je rozložené v axiálnom smere. Preto je pri návrhu statorových lamiel potrebné presne vypočítať dĺžku magnetického obvodu, šírku vzduchovej medzery a tvar a veľkosť lamiel, aby sa optimalizoval výkon motora. Hustota magnetického toku a straty reluktancie.
1.2 Geometria laminovania
Lamináty sú zvyčajne vyrobené z plechov z kremíkovej ocele. Ich tvar, hrúbka a spôsob laminácie (ako je šikmá drážka, plochá drážka alebo zmiešaná drážková štruktúra) ovplyvnia výkon a účinnosť motora.
1.3 Ošetrenie izolácie
Medzi lamináciami je potrebná izolácia, aby sa zabránilo skratom. Dôležitou súčasťou návrhu je aj výber a úprava izolačných materiálov.
2. Výber materiálu:
2.1 Plech z kremíkovej ocele
Vyberte si vysokokvalitný plech z kremíkovej ocele s vysokou magnetickou permeabilitou a nízkymi stratami na zníženie strát železa počas prevádzky motora.
2.2 Izolačný materiál
Vyberte si izolačnú farbu alebo fóliu, ktorá je vhodná pre prevádzkovú teplotu, má dobré mechanické vlastnosti a elektroizolačné vlastnosti.
3. Lamination processing:
3.1 Razenie
Použite presné formy na lisovanie plechov z kremíkovej ocele, aby ste zabezpečili rozmerovú presnosť laminácií a konzistenciu štruktúry drážok.

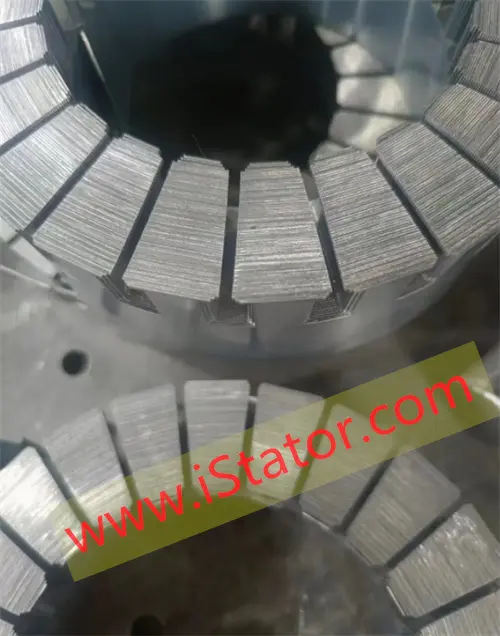

3.2 Stohovanie laminácie
Lisované plechy z kremíkovej ocele sa ukladajú na seba usporiadaným spôsobom podľa konštrukčných požiadaviek. Medzery medzi lamelami sú správne kontrolované, čo môže nielen zabezpečiť hladký tok magnetického toku, ale aj obmedziť straty vírivými prúdmi.
4. Vlastné spracovanie:
4.1 Proces opravy

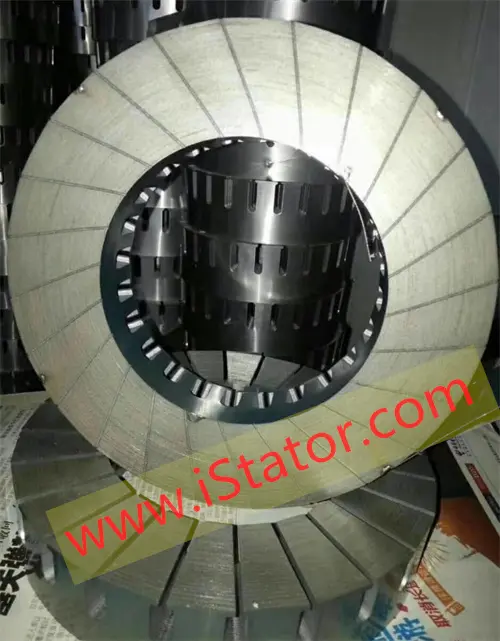

Stoh laminátov sa spája do jedného zváraním, lepením alebo mechanickým upevnením, aby bola zaistená stabilita motora počas prevádzky.
4.2 Vkladanie vinutia

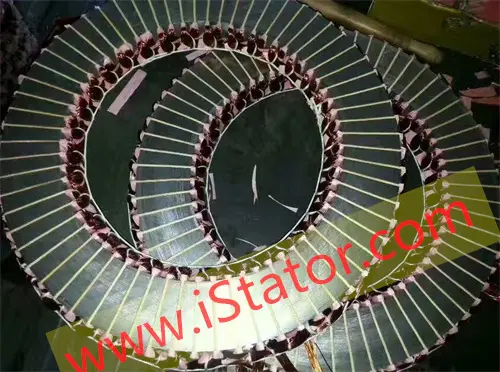

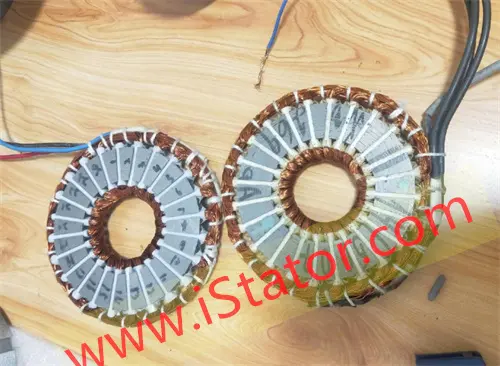

Podľa konštrukcie motora sú vinutia cievky presne zapustené do laminovacích štrbín, aby vytvorili kompletný elektromagnetický obvod.
4.3 Kontrola kvality
Vykonajte komplexnú kontrolu kvality na zákazkovo spracovanej vrstve statora, vrátane, ale nie výlučne, rozmerovej presnosti, kvality povrchu, izolačného výkonu a magnetického výkonu.
5. Optimalizácia a simulácia:
Konštrukcia motora je optimalizovaná a simulovaná pomocou analýzy konečných prvkov (FEA) a iných prostriedkov, aby sa zabezpečilo, že konečný produkt spĺňa vopred stanovené ukazovatele výkonu.
Stručne povedané, návrh a vlastné spracovanie laminovacieho stohu statora motora s axiálnym tokom je vysoko rafinovaný proces, ktorý si vyžaduje kombináciu teoretických výpočtov, experimentálneho overenia a pokročilej výrobnej technológie na výrobu efektívnych, stabilných a špecifických aplikácií. žiadané produkty.

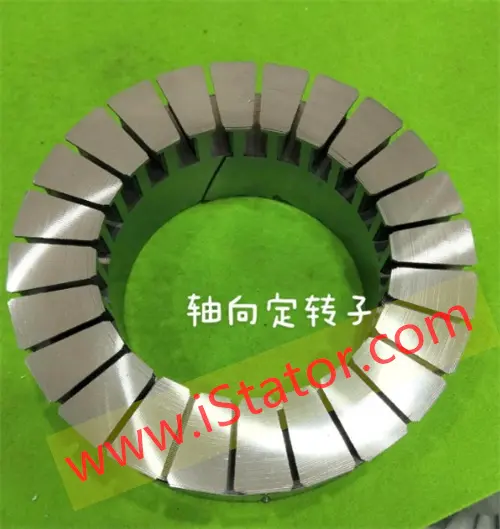

Dongguan Youyou Technology Co., Ltd. má dlhoročnú výrobnú kapacitu a vyrába axiálne statory pomocou progresívneho lisovania. Vitajte na stránke Kontaktujte našu technológiu.
