Розробка та спеціальна обробка пакетів ламінування статора двигуна з осьовим потоком — це комплексна інженерна технологія, що охоплює кілька галузей, таких як матеріалознавство, електромагнетика, машинобудування та точне виробництво. Ось огляд деяких ключових моментів процесу:
1. Фаза проектування:
1.1 Схема магнітного кола
Характеристика двигуна з осьовим потоком полягає в тому, що його магнітне поле розподілене вздовж осьового напрямку. Тому при проектуванні пластин статора необхідно точно розрахувати довжину магнітного кола, ширину повітряного зазору, а також форму та розмір пластин для оптимізації продуктивності двигуна. Щільність магнітного потоку та реактивні втрати.
1.2 Геометрія ламінування
Пластини зазвичай виготовляються з листів кремнієвої сталі. Їх форма, товщина та метод ламінування (наприклад, похила канавка, плоска канавка або структура змішаних канавок) впливатимуть на продуктивність та ефективність двигуна.
1.3 Обробка ізоляції
Щоб запобігти коротким замиканням, між ламінаціями потрібна обробка ізоляції. Вибір і обробка ізоляційних матеріалів також є важливою частиною проекту.
2. Вибір матеріалу:
2.1 Силіконовий сталевий лист
Виберіть високоякісну листову кремнієву сталь з високою магнітною проникністю та характеристиками низьких втрат, щоб зменшити втрати заліза під час роботи двигуна.
2.2 Ізоляційний матеріал
Вибирайте ізоляційну фарбу або плівку, яка відповідає робочій температурі, має хороші механічні та електроізоляційні властивості.
3. Lamination processing:
3.1 Штампування
Використовуйте прецизійні прес-форми для штампування листів із кремнієвої сталі, щоб забезпечити точність розмірів ламінування та постійність структури канавок.

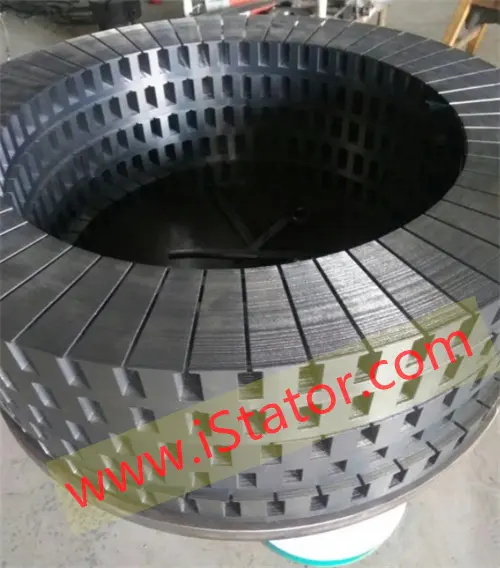

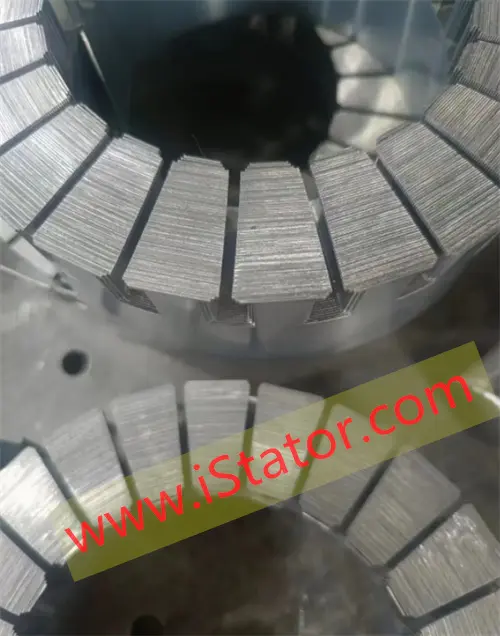

3.2 Укладання ламінування
Штамповані листи з кремнієвої сталі укладаються впорядковано відповідно до проектних вимог. Зазори між шарами належним чином контролюються, що може не тільки забезпечити плавний потік магнітного потоку, але й обмежити втрати на вихрові струми.
4. Індивідуальна обробка:
4.1 Процес фіксації
Пакет ламінатів скріплюється в одне ціле за допомогою зварювання, склеювання або механічного кріплення для забезпечення стабільності двигуна під час роботи.

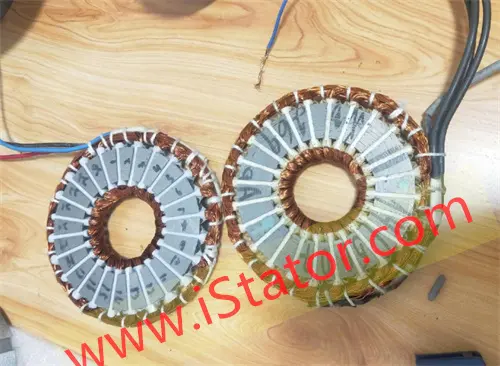

4.2 Вбудовування обмотки
Відповідно до конструкції двигуна, обмотки котушки точно вбудовані в слоти для ламінування, щоб утворити повну електромагнітну схему.
4.3 Перевірка якості
Проведіть всебічну перевірку якості спеціально обробленого пакету ламінування статора, включаючи, але не обмежуючись, точність розмірів, якість поверхні, характеристики ізоляції та магнітні характеристики.
5. Оптимізація та моделювання:
Конструкція двигуна оптимізована та змодельована за допомогою аналізу кінцевих елементів (FEA) та інших засобів, щоб переконатися, що кінцевий продукт відповідає заздалегідь визначеним показникам ефективності.
Коротше кажучи, конструкція та спеціальна обробка пакета ламінування статора двигуна з осьовим потоком є високодосконалим процесом, який вимагає поєднання теоретичних розрахунків, експериментальної перевірки та передової технології виробництва для ефективного, стабільного та специфічного застосування. товари, що користуються попитом.
Dongguan Youyou Technology Co., Ltd. має багаторічну виробничу потужність і виготовляє осьові статори з використанням прогресивного штампування. Ласкаво просимо до нашої технології Contact.
