Die Konstruktion und kundenspezifische Bearbeitung von Statorblechpaketen für Axialflussmotoren ist eine umfassende Ingenieurstechnologie, die mehrere Bereiche wie Materialwissenschaften, Elektromagnetik, Maschinenbau und Präzisionsfertigung umfasst. Hier finden Sie einen Überblick über einige wichtige Punkte des Prozesses:
1. Designphase:
„1.1 Magnetkreisdesign“
Das Merkmal eines Axialflussmotors ist, dass sein Magnetfeld entlang der axialen Richtung verteilt ist. Daher ist es bei der Konstruktion der Statorbleche erforderlich, die Länge des Magnetkreises, die Breite des Luftspalts sowie die Form und Größe der Bleche genau zu berechnen, um die Leistung des Motors zu optimieren. Magnetische Flussdichte und Reluktanzverluste.
1.2 Laminierungsgeometrie
Die Lamellen bestehen üblicherweise aus Siliziumstahlblechen. Ihre Form, Dicke und Laminierungsmethode (z. B. geneigte Nut, flache Nut oder gemischte Nutstruktur) wirken sich auf die Leistung und Effizienz des Motors aus.
1.3 Isolationsbehandlung
Zwischen den Lamellen ist eine Isolationsbehandlung erforderlich, um Kurzschlüsse zu verhindern. Auch die Auswahl und Behandlung von Dämmstoffen ist ein wichtiger Bestandteil der Planung.
2. Materialauswahl:
2.1 Siliziumstahlblech
Wählen Sie hochwertiges Siliziumstahlblech mit hoher magnetischer Permeabilität und geringen Verlusteigenschaften, um den Eisenverlust während des Motorbetriebs zu reduzieren.
2.2 Isoliermaterial
Wählen Sie Isolierfarbe oder -folie, die für die Betriebstemperatur geeignet ist und über gute mechanische Eigenschaften und elektrische Isoliereigenschaften verfügt.
3. Lamination processing:
3.1 Stempeln
Verwenden Sie Präzisionsformen zum Stanzen von Siliziumstahlblechen, um die Maßhaltigkeit der Lamellen und die Konsistenz der Rillenstruktur sicherzustellen.
3.2 Laminierungsstapelung
Die gestanzten Siliziumstahlbleche werden entsprechend den Designanforderungen geordnet gestapelt. Die Lücken zwischen den Lamellen werden ordnungsgemäß kontrolliert, was nicht nur den reibungslosen Fluss des Magnetflusses gewährleistet, sondern auch den Wirbelstromverlust begrenzt.
4. Individuelle Bearbeitung:
4.1 Reparaturvorgang
Der Laminatstapel wird durch Schweißen, Kleben oder mechanische Befestigung zu einem Ganzen fixiert, um die Stabilität des Motors während des Betriebs zu gewährleisten.

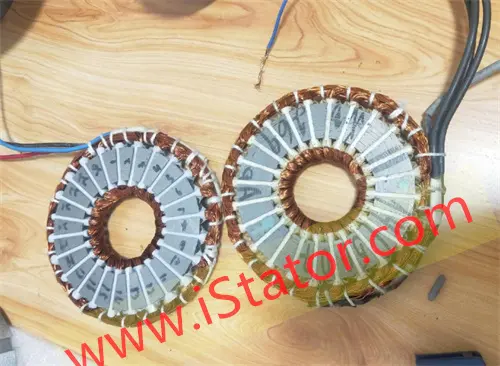

4.2 Wicklungseinbettung
Je nach Motorkonstruktion sind die Spulenwicklungen präzise in die Blechschlitze eingebettet, um einen vollständigen elektromagnetischen Kreis zu bilden.
4.3 Qualitätsprüfung
Führen Sie eine umfassende Qualitätsprüfung des individuell bearbeiteten Statorblechpakets durch, einschließlich, aber nicht beschränkt auf Maßhaltigkeit, Oberflächenqualität, Isolationsleistung und magnetische Leistung.
5. Optimierung und Simulation:
Das Motordesign wird durch Finite-Elemente-Analyse (FEA) und andere Mittel optimiert und simuliert, um sicherzustellen, dass das Endprodukt die vorgegebenen Leistungsindikatoren erfüllt.
Kurz gesagt handelt es sich bei der Konstruktion und kundenspezifischen Verarbeitung des Statorblechpakets des Axialflussmotors um einen hochentwickelten Prozess, der eine Kombination aus theoretischen Berechnungen, experimenteller Überprüfung und fortschrittlicher Fertigungstechnologie erfordert, um effiziente, stabile und spezifische Anwendungen zu produzieren. Produkte gefragt.
Dongguan Youyou Technology Co., Ltd. verfügt über langjährige Produktionskapazitäten und fertigt Axialstatoren durch progressives Stanzen. Willkommen bei Kontakt zu unserer Technologie.
