축형 자속 모터 고정자 적층 스택의 설계 및 맞춤형 처리는 재료 과학, 전자기학, 기계 공학 및 정밀 제조와 같은 여러 분야를 포함하는 포괄적인 엔지니어링 기술입니다. 다음은 프로세스의 몇 가지 주요 사항에 대한 개요입니다.
1. 설계 단계:
1.1 자기회로 설계
축방향 자속 모터의 특징은 자기장이 축 방향을 따라 분포된다는 것입니다. 따라서 고정자 적층을 설계할 때 모터의 성능을 최적화하려면 자기회로의 길이, 공극의 폭, 적층의 형상과 크기를 정확하게 계산해야 합니다. 자속 밀도 및 자기 저항 손실.
1.2 적층 기하학
라미네이션은 일반적으로 실리콘 강판으로 만들어집니다. 모양, 두께 및 적층 방법(예: 경사 홈, 플랫 홈 또는 혼합 홈 구조)은 모터의 성능과 효율성에 영향을 미칩니다.
1.3 절연처리
합선을 방지하기 위해 적층간 절연 처리가 필요합니다. 단열재의 선택과 처리 또한 설계의 중요한 부분입니다.
2. 재료 선택:
2.1 실리콘 강판
모터 작동 중 철 손실을 줄이기 위해 투자율이 높고 손실 특성이 낮은 고품질 실리콘 강판을 선택하십시오.
2.2 단열재
작동 온도에 적합하고 기계적 특성과 전기 절연성이 우수한 절연 페인트 또는 필름을 선택하십시오.
3. Lamination processing:
3.1 스탬핑
라미네이션의 치수 정확도와 홈 구조의 일관성을 보장하기 위해 정밀 금형을 사용하여 실리콘 강판을 스탬핑합니다.
3.2 라미네이션 스태킹
스탬핑된 실리콘 강판은 설계 요구사항에 따라 질서있게 적층됩니다. 적층 사이의 간격이 적절하게 제어되어 자속의 원활한 흐름을 보장할 뿐만 아니라 와전류 손실도 제한할 수 있습니다.
4. 맞춤 처리:
4.1 수정 프로세스
라미네이트 스택은 용접, 접착 또는 기계적 고정을 통해 하나로 고정되어 작동 중 모터의 안정성을 보장합니다.

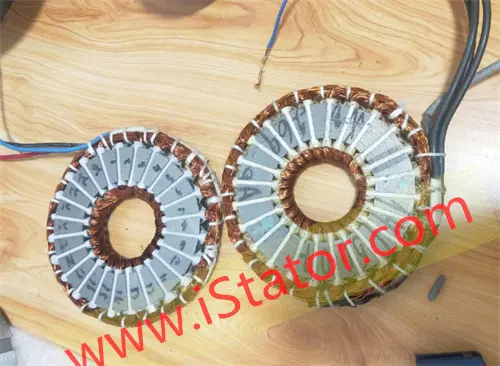

4.2 권선 임베딩
모터 설계에 따라 코일 권선이 라미네이션 슬롯에 정확하게 내장되어 완전한 전자기 회로를 형성합니다.
4.3 품질검사
치수 정확도, 표면 품질, 절연 성능 및 자기 성능을 포함하되 이에 국한되지 않고 맞춤 처리된 고정자 적층 스택에 대해 포괄적인 품질 검사를 수행합니다.
5. 최적화 및 시뮬레이션:
모터 설계는 유한 요소 분석(FEA) 및 기타 수단을 통해 최적화 및 시뮬레이션되어 최종 제품이 미리 결정된 성능 지표를 충족하는지 확인합니다.
간단히 말해서, 축형 자속 모터 고정자 적층 스택의 설계 및 맞춤형 처리는 효율적이고 안정적이며 구체적인 응용 분야를 생산하기 위해 이론적 계산, 실험적 검증 및 고급 제조 기술의 조합이 필요한 매우 세련된 프로세스입니다. 수요가 많은 제품.
Dongguan Youyou Technology Co., Ltd.는 다년간의 생산 능력을 보유하고 있으며 프로그레시브 스탬핑을 사용하여 축 고정자를 제조합니다. 당사 기술에 문의하신 것을 환영합니다.
