Проектирование и индивидуальная обработка пакетов пластин статора двигателей с осевым магнитным потоком — это комплексная инженерная технология, охватывающая множество областей, таких как материаловедение, электромагнетизм, машиностроение и точное производство. Вот краткий обзор некоторых ключевых моментов процесса:
1. Этап проектирования:
«1.1 Проектирование магнитных цепей»
Особенностью двигателя с осевым магнитным потоком является то, что его магнитное поле распределяется в осевом направлении. Поэтому при проектировании пластин статора необходимо точно рассчитать длину магнитопровода, ширину воздушного зазора, а также форму и размер пластин для оптимизации работы двигателя. Плотность магнитного потока и потери на сопротивление.
1.2 Геометрия ламинирования
Пластины обычно изготавливаются из листов кремнистой стали. Их форма, толщина и метод ламинирования (например, наклонная канавка, плоская канавка или смешанная структура канавок) влияют на производительность и эффективность двигателя.
1.3 Изоляционная обработка
Между пластинами требуется изоляционная обработка для предотвращения коротких замыканий. Выбор и обработка изоляционных материалов также являются важной частью проектирования.
2. Выбор материала:
2.1 Лист кремнистой стали
Выбирайте высококачественный лист кремнистой стали с высокой магнитной проницаемостью и низкими характеристиками потерь, чтобы уменьшить потери в железе во время работы двигателя.
2.2 Изоляционный материал
Выбирайте изоляционную краску или пленку, подходящую для рабочей температуры, обладающую хорошими механическими свойствами и электроизоляционными свойствами.
3. Lamination processing:
3.1 Штамповка
Используйте прецизионные формы для штамповки листов кремнистой стали, чтобы обеспечить точность размеров пластин и постоянство структуры канавок.
3.2 Укладка ламината
Штампованные листы кремнистой стали укладываются упорядоченно в соответствии с требованиями дизайна. Зазоры между пластинами контролируются должным образом, что может не только обеспечить плавное течение магнитного потока, но и ограничить потери на вихревые токи.
4. Индивидуальная обработка:
4.1 Процесс исправления
Пакеты ламинатов фиксируются в один посредством сварки, склеивания или механического крепления для обеспечения устойчивости двигателя во время работы.
4.2. Вложение обмотки

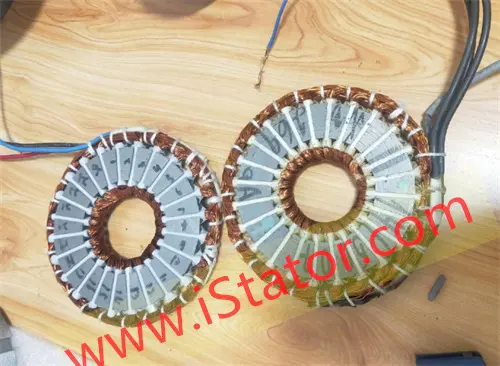

В соответствии с конструкцией двигателя обмотки катушек аккуратно вставлены в пазы пластин, образуя полную электромагнитную цепь.
4.3 Проверка качества
Проведите комплексную проверку качества изготовленного по индивидуальному заказу пакета пластин статора, включая, помимо прочего, точность размеров, качество поверхности, изоляционные и магнитные характеристики.
5. Оптимизация и моделирование:
Конструкция двигателя оптимизируется и моделируется с помощью анализа конечных элементов (FEA) и других средств, чтобы гарантировать, что конечный продукт соответствует заданным показателям производительности.
Короче говоря, проектирование и индивидуальная обработка пакета пластин статора двигателя с осевым магнитным потоком — это тщательно продуманный процесс, который требует сочетания теоретических расчетов, экспериментальной проверки и передовых технологий производства для создания эффективных, стабильных и конкретных приложений. востребованная продукция.
Dongguan Youyou Technology Co., Ltd. имеет многолетний производственный потенциал и производит осевые статоры с использованием прогрессивной штамповки. Добро пожаловать в контакт с нашей технологией.
