アキシャルフラックスモータステータ積層スタックの設計・製造

アキシャルフラックスモーターステーター積層スタックの設計とカスタム加工は、材料科学、電磁気学、機械工学、精密製造などの複数の分野を含む総合的なエンジニアリング技術です。 以下に、プロセスの重要なポイントの概要を示します。

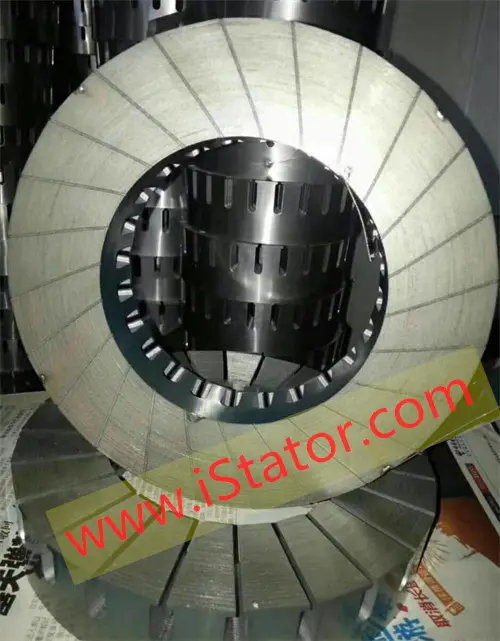

アキシャルフラックスモーターコアスタックプロセスを中心としたステーター積層製造

1. 設計段階:

「1.1 磁気回路設計」

アキシャルフラックスモータの特性は、磁界が軸方向に沿って分布していることです。 したがって、ステーターの積層を設計する際には、モーターの性能を最適化するために、磁気回路の長さ、エアギャップの幅、積層の形状とサイズを正確に計算する必要があります。 磁束密度と磁気抵抗損失。

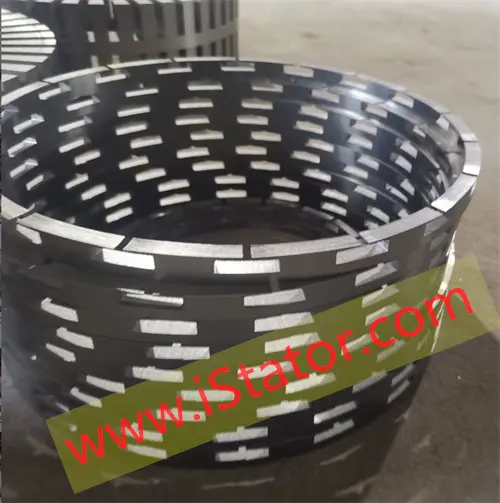

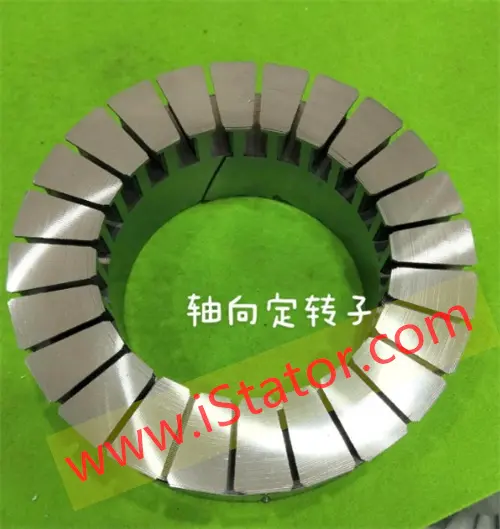

中国のアキシャルフラックスステータコア積層スタックメーカー

1.2 積層形状

積層板は通常、ケイ素鋼板で作られます。 その形状、厚さ、積層方法(傾斜溝、平坦溝、混合溝構造など)によってモーターの性能や効率が変わります。

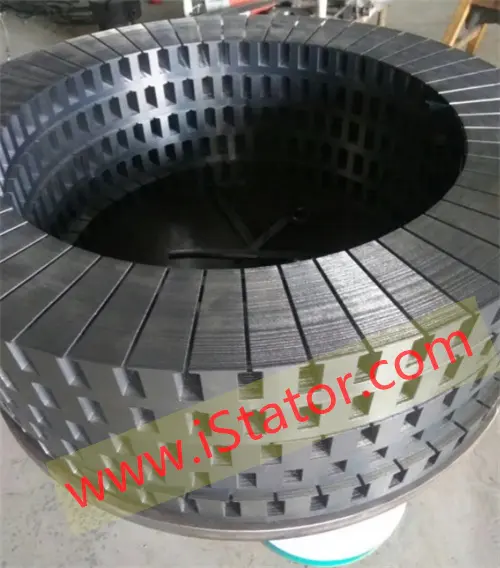

ディスクモーターおよびアキシャルフラックスモーター用のアキシャルフラックスステーターラミネートは中国から製造

1.3 絶縁処理

短絡を防ぐために積層間に絶縁処理が必要です。 断熱材の選択と処理も設計の重要な部分です。

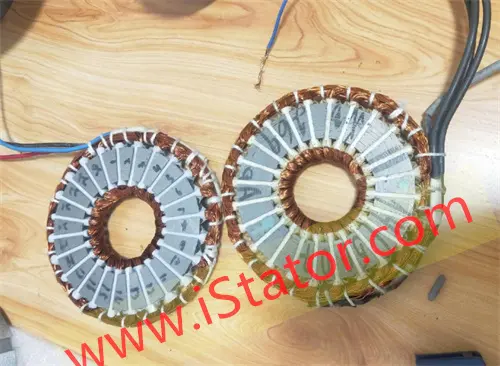

中国の軸磁束ステータ モータ ステータ コア ラミネーション メーカー

2. 材料の選択:

2.1 珪素鋼板

モータ運転時の鉄損を低減するため、高透磁率、低損失特性を備えた高品質珪素鋼板を選定してください。

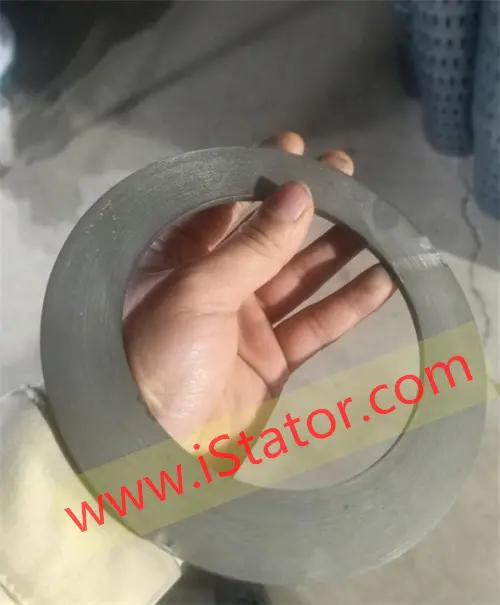

ステーターボンディング技術によるモーターステータースタックのボンディング積層

2.2 断熱材

動作温度に適し、良好な機械的特性と電気絶縁特性を備えた絶縁塗料または絶縁フィルムを選択してください。

中国のアキシャルフラックスステーター積層スタックメーカーをカスタマイズ

3. Lamination processing:

3.1 スタンピング

精密金型を使用してケイ素鋼板を打ち抜き、積層の寸法精度と溝構造の一貫性を確保します。

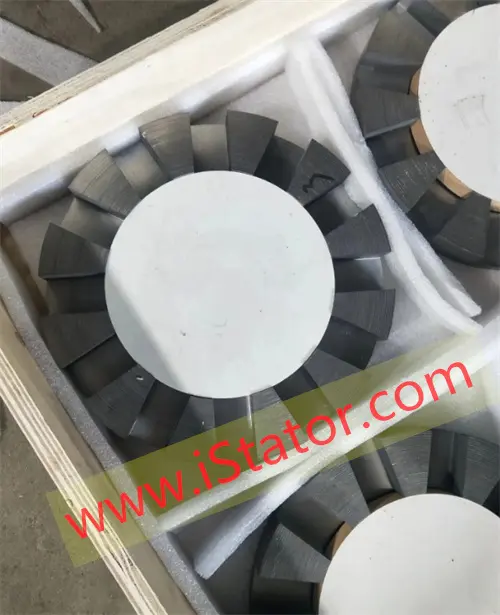

集中固定子巻線を備えたアキシャル磁束永久磁石同期機の歯に対する積層積層法の評価

3.2 積層スタッキング

プレス加工されたケイ素鋼板は、設計要件に従って整然と積み重ねられます。 積層間のギャップを適切に制御することで、磁束の流れをスムーズにするだけでなく、渦電流損失を抑制します。

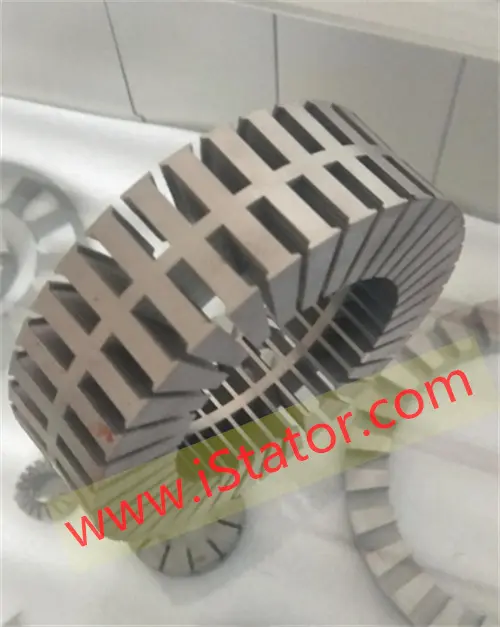

アキシャル磁束モーターのステーター積層スタックの製造方法

4.カスタム処理:

4.1 固定プロセス

ラミネートのスタックは、動作中のモーターの安定性を確保するために、溶接、接着、または機械的固定によって 1 つに固定されます。

中国におけるアキシャル磁束モータステータおよびディスクモータステータ積層サービスの紹介

4.2 巻線の埋め込み

モーターの設計に従って、コイル巻線は積層スロットに正確に埋め込まれ、完全な電磁回路を形成します。

アキシャル磁束モータの固定子およびアキシャル磁束モータ積層体の製造方法

4.3 品質検査

カスタム加工されたステータ積層スタックに対して、寸法精度、表面品質、絶縁性能、磁気性能を含むがこれらに限定されない包括的な品質検査を実施します。

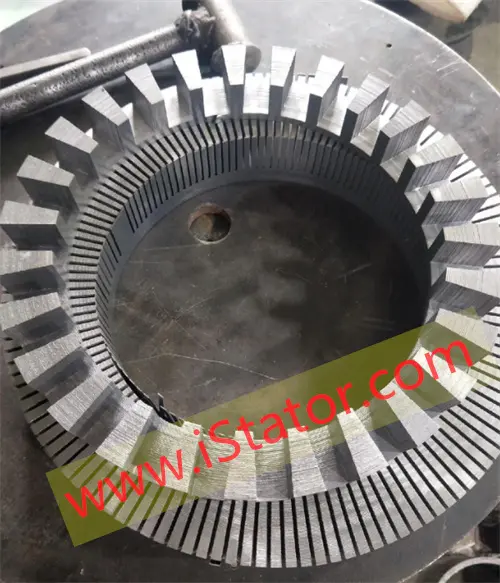

モーターステーターアニーリング技術によるアニーリングステーター積層板

5. 最適化とシミュレーション:

モーター設計は、最終製品が所定の性能指標を満たしていることを確認するために、有限要素解析 (FEA) およびその他の手段を通じて最適化およびシミュレーションされます。

Bldc モーター コイル巻線用 Bldc モーター ステーター巻線サービス

つまり、アキシャルフラックスモーターステーター積層スタックの設計とカスタム処理は、効率的で安定した特定のアプリケーションを生み出すために、理論計算、実験的検証、および高度な製造技術の組み合わせを必要とする高度に洗練されたプロセスです。 需要のある製品。

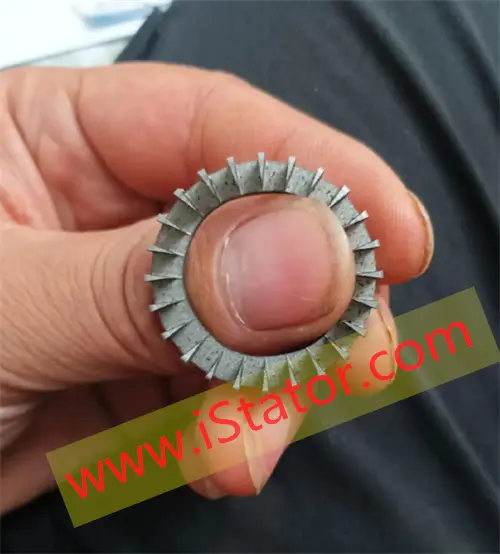

高効率 Bldc およびサーボ モーター用のモーター ステーター ボンディング

Dongguan Youyou Technology Co., Ltd. は長年の生産能力を持ち、順送スタンピングを使用してアキシャル ステーターを製造しています。 当社のテクノロジーへのお問い合わせへようこそ。
